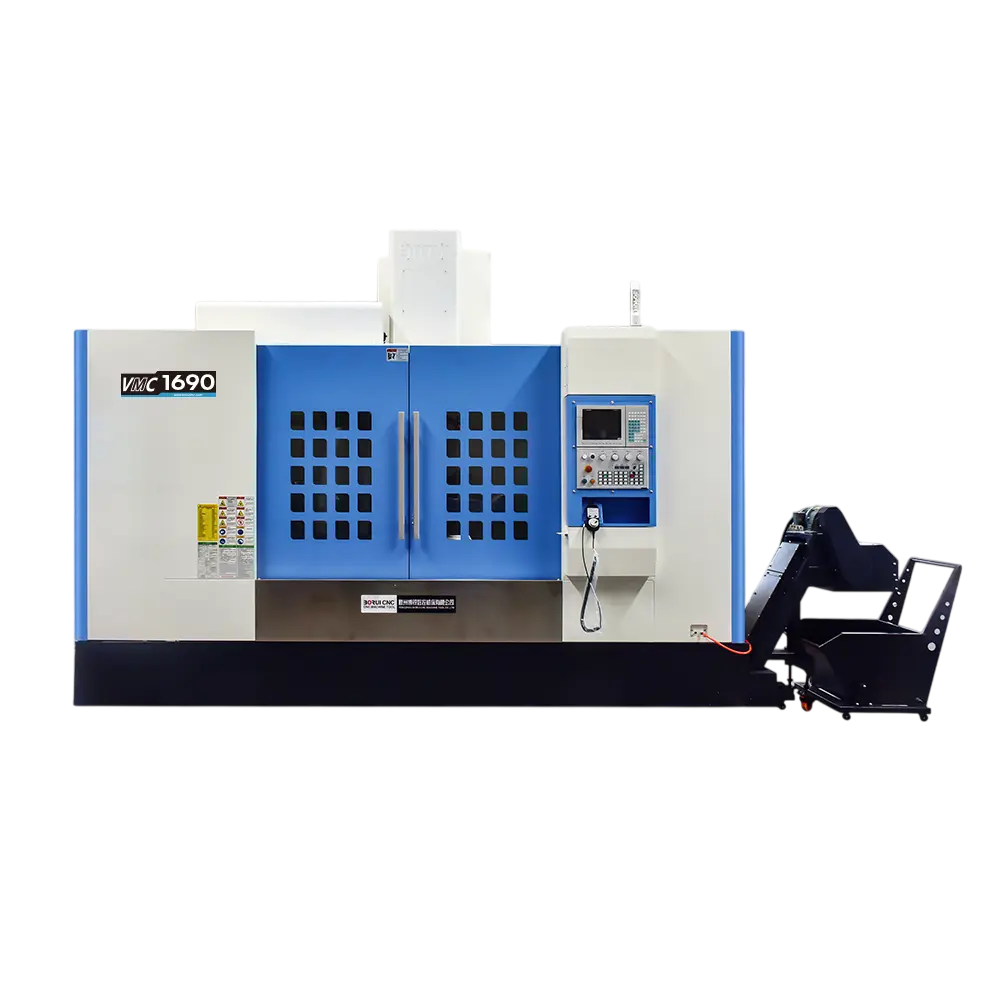

Centro de Usinagem

VMC1690

Projeto orientado para produtividade com estrutura robusta, alta estabilidade térmica e excelente acabamento em usinagem de média e alta exigência.

Centro de Usinagem VMC1690

Mesa 1800 x 900 mm

Projeto orientado para produtividade com estrutura robusta, alta estabilidade térmica e excelente acabamento em usinagem de média e alta exigência.

Solicitar orçamento Falar com especialista

Tabela técnica

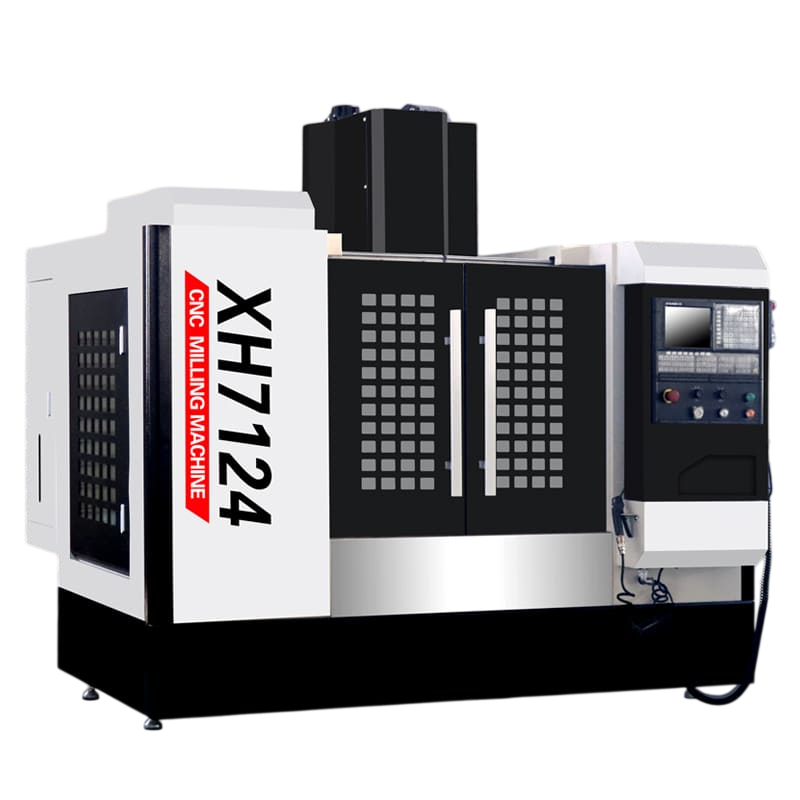

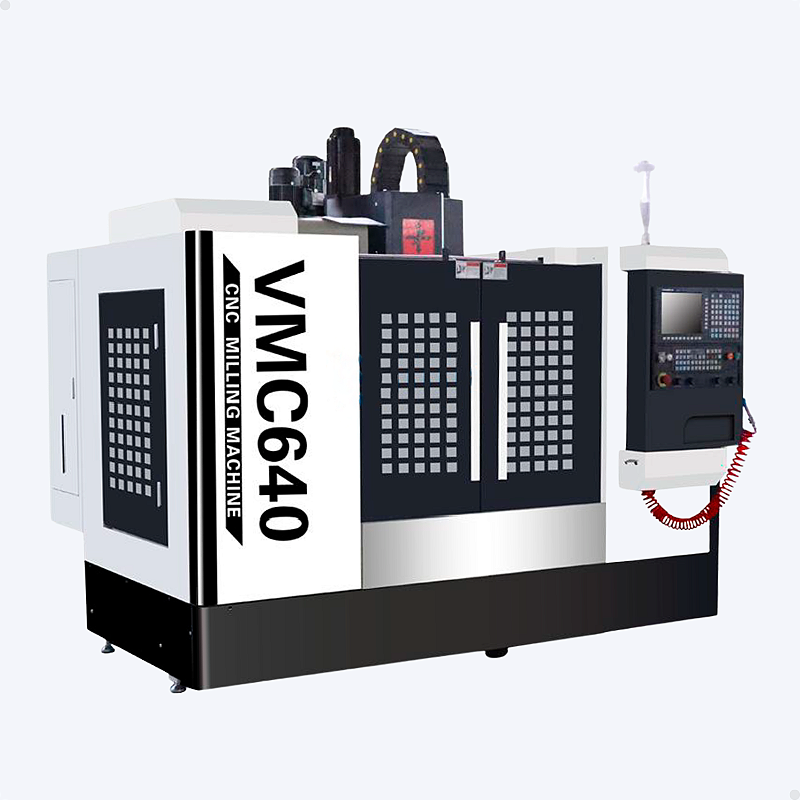

Máquina	Unidade	XH7124	VMC640	VMC650
Dimensões da mesa	mm	800*265	1000*360	900*400
X/Y/Z curso	mm	550/320/430	650/400/500	650/430/500
Distância do spindle até a mesa	mm	80-510	100-600	100-600
Distância do spindle até o centro da coluna	mm	350	440	500
Máxima capacidade da peça sobre a mesa	kg	200	300	500
Ranhura da mesa	mm	14-3-78	16-3-115	18-3-115
X/Y/Z avanço rápido dos eixos	m/min	20/20/18	20/20/24	20/20/20
X/Y/Z Guias lineares	mm	RGH30/30/35	RGH35/35/35	RGH35/35/35
Precisão de posicionamento	mm	+/-0.005	+/-0.005	+/-0.005
Precisão de repetibilidade	mm	+/-0.003/300	+/-0.003/300	+/-0.003/300
Mínima unidade de posicionamento	mm	+/-0.001	+/-0.001	+/-0.001
Velocidade máxima do spindle	rpm	8000	8000	8000
Tipo de cone de ferramenta	mm	BT40	BT40	T40
Magazine tipo carrossel	pcs	12T	16T	16T/24T
Potência do motor principal (spindle)	kW	5.5 kW	5.5 kW	7.5 kW
Peso	kg	2800	3100	3500
Dimensões gerais	mm	2700x2250x2650	2800x2250x2550	2800x2250x2650

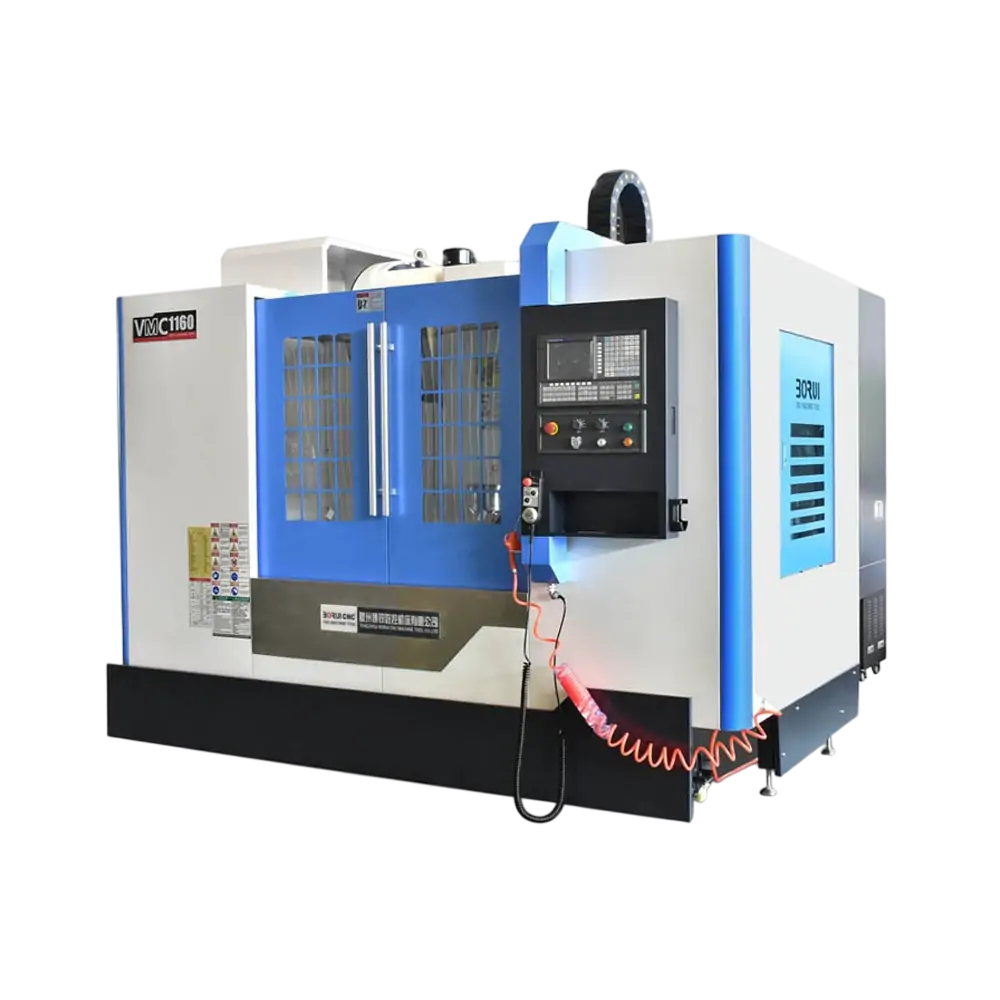

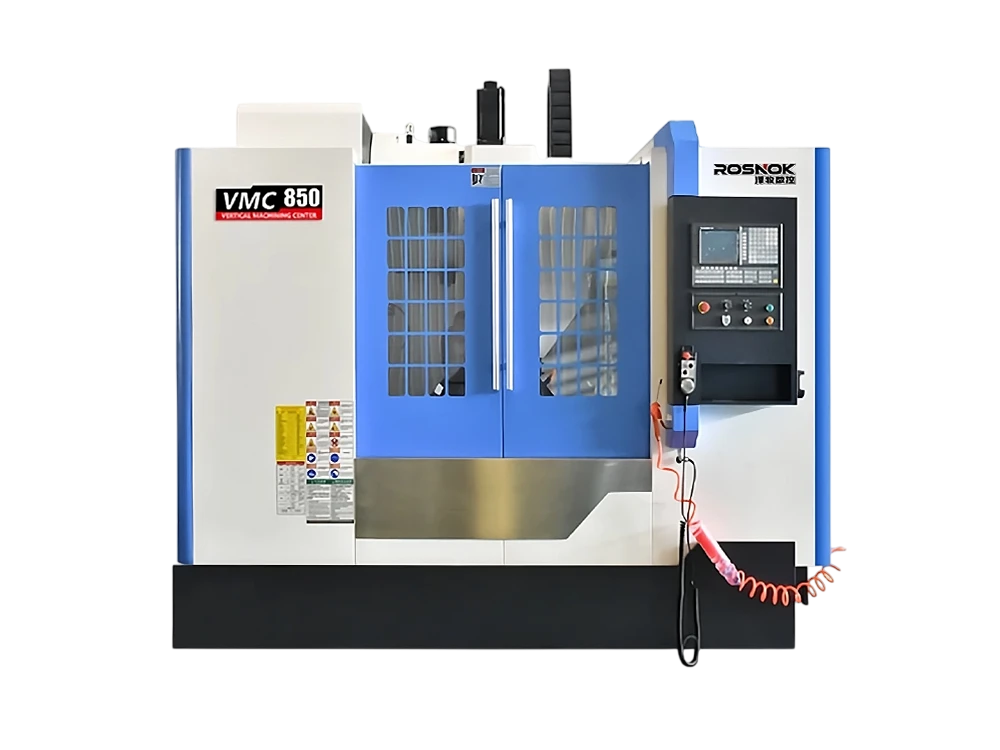

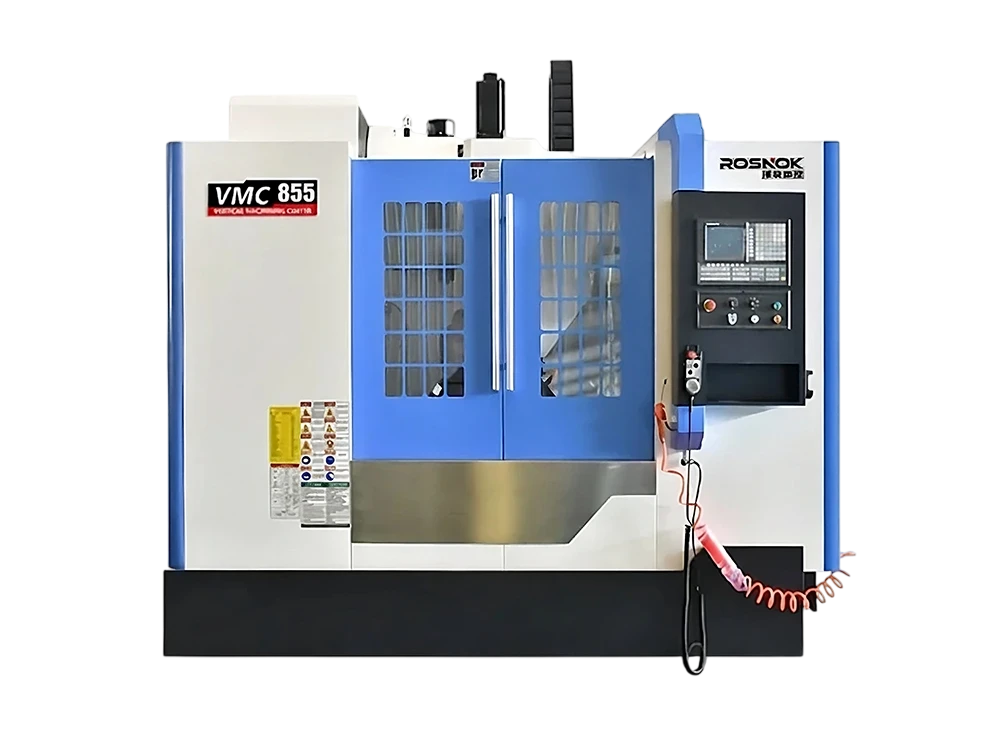

Máquina	Unidade	VMC850	VMC855	VMC1160
Dimensões da mesa	mm	1000*500	1000*550	1200*600
X/Y/Z curso	mm	800/500/500	800/550/550	1100/600/600
Distância do spindle até a mesa	mm	120-620	120-670	120-720
Distância do spindle até o centro da coluna	mm	590	590	650
Máxima capacidade da peça sobre a mesa	kg	500	600	800
Ranhura da mesa	mm	5-18*90	5-18*90	5-18*100
X/Y/Z avanço rápido dos eixos	m/min	24/24/24	24/24/24	36/36/36
X/Y/Z Guias lineares	mm	RGH35/35/35	RGH35/45/45	RGH45/45/45
Especificações de fuso de esferas	mm	4016	4016	4012
Precisão de posicionamento	mm	+/-0.005	+/-0.005	+/-0.005
Precisão de repetibilidade	mm	+/-0.003/300	+/-0.003/300	+/-0.003/300
Mínima unidade de posicionamento	mm	+/-0.001	+/-0.001	+/-0.001
Velocidade máxima do spindle	rpm	8000/10000/12000	8000/10000/12000	8000/10000/12000
Tipo de cone de ferramenta	mm	BT40	BT40	BT40/BT50
Magazine tipo ARM TYPE	pcs	24T	24T	24T/32T
Potência do motor principal (spindle)	kW	7.5 kW~11 kW / 11 kW~15 kW	7.5 kW~11 kW / 11 kW~15 kW	11 kW~15 kW / 15 kW~18 kW
Peso	kg	5000	5500	6500
Dimensões gerais	mm	2850x2200x2650	2900x2200x2650	3100x2200x2650

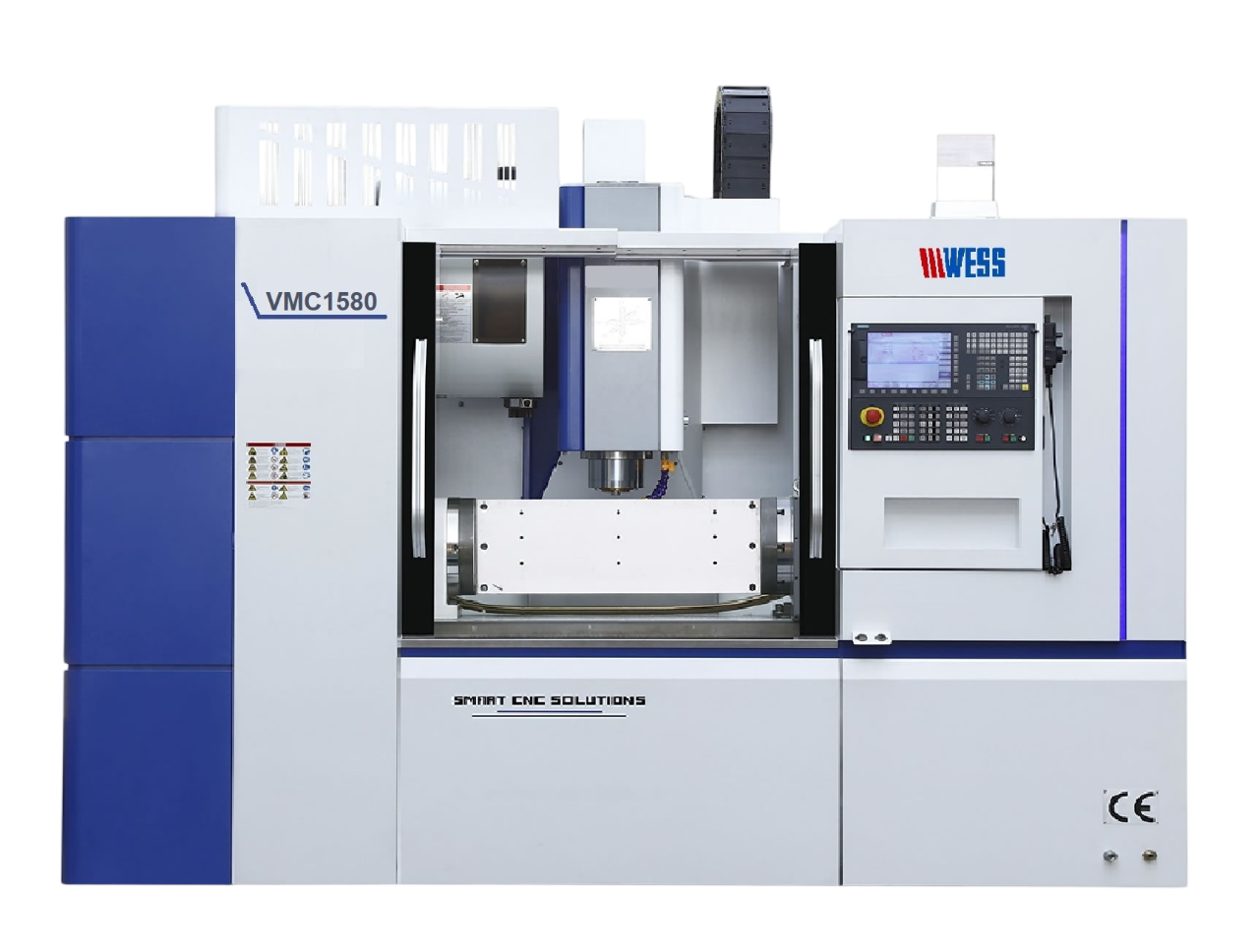

Máquina	Unidade	VMC1370	VMC1580	VMC1690
Dimensões da mesa	mm	1400*700	1600*800	1800*900
X/Y/Z curso	mm	1300/700/700	1500/800/700	1600/900/800
Distância do spindle até a mesa	mm	100-800	155-855	160-960
Distância do spindle até o centro da coluna	mm	810	855	960
Máxima capacidade da peça sobre a mesa	kg	1200	1500	1800
Ranhura da mesa	mm	5-18*110	22-7*110	5x22x165
X/Y/Z avanço rápido dos eixos	m/min	24/24/18	30/30/30	30/30/30
X/Y/Z Guias lineares	mm	RGH45/55/45 (optional Y axis 4)	RGH45/55/45 (optional Y axis 4)	RGH45/55/45 (optional Y axis 4)
Precisão de posicionamento	mm	+/-0.008	+/-0.008	+/-0.008
Precisão de repetibilidade	mm	+/-0.006/300	+/-0.006/300	+/-0.006/300
Mínima unidade de posicionamento	mm	+/-0.001	+/-0.001	+/-0.001
Velocidade máxima do spindle	rpm	6000/8000/10000	6000/8000	6000/8000
Tipo de cone de ferramenta	mm	BT40/BT50	BT40/BT50	BT50
Magazine tipo ARM TYPE	pcs	24T/32T	24T/32T	24T/32T
Potência do motor principal (spindle)	kW	15 kW~18.5 kW	15 kW~18.5 kW	18.5 kW~22 kW
Peso	kg	9000	12000	13000
Dimensões gerais	mm	3700x2500x2650	3700x2500x2650	3700x2500x2650
